稻殼灰顆粒的四大用途，全文詳解！

不知道大家有沒有了解過，稻殼灰是利用稻殼進(jìn)行燃料燃燒或生物質(zhì)發(fā)電廠氣化產(chǎn)生的一種工業(yè)廢渣。不管是對我們的生活、還是工業(yè)、農(nóng)業(yè)上，都有很大幫助。接下來就為大家全面的介紹一下稻殼灰顆粒的四大用途，對此感興趣的朋友們可以接著往下好好了解一下，希望對大家進(jìn)一步了解該產(chǎn)品有所幫助。

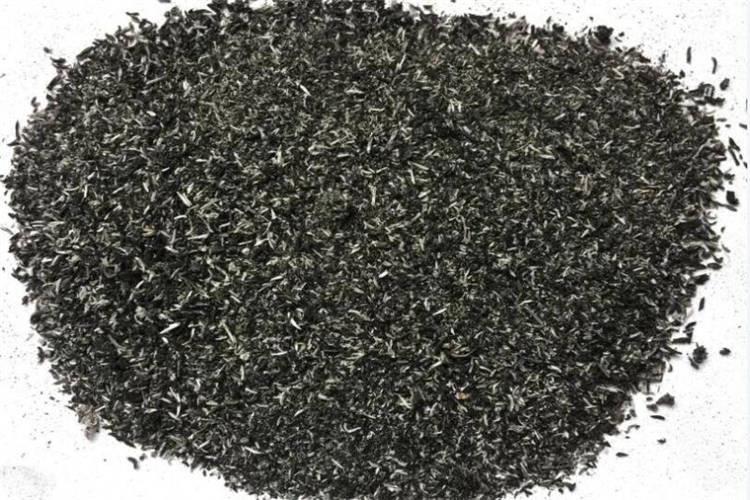

1、摻稻殼灰的碾壓混凝土強(qiáng)度的最佳用水量低于按密度的最佳用水量，稻殼灰摻量越大，其最佳用水量也越大；稻殼灰摻量由0增加到100％，碾壓混凝土的最佳用水量（按強(qiáng)度）由108 kg/m3增至126 kg/m3；碾壓混凝土抗壓強(qiáng)度隨稻殼灰摻量的增多而降低，稻殼灰摻量分別為0、30％、50％、70％、100％的碾壓混凝土，在最佳用水量條件下，其最高抗壓強(qiáng)度分別可達(dá)71 MPa、51 MPa、45 MPa、27 MPa和20MPa。

2、稻殼灰替代水泥摻入混凝土，能明顯的改善孔結(jié)構(gòu)，孔隙明顯細(xì)化，小于20 nm的無害孔明顯增多。最可幾孔徑和平均孔徑越小，混凝土的抗壓強(qiáng)度越大，用平均孔徑能較好地表示稻殼灰混凝土孔參數(shù)。對不同的水膠比，摻10％和20％高活性稻殼灰混凝土都具有良好的抗凍融特性，但是摻30％稻殼灰的混凝土的抗凍融特性下降；混凝土含氣量和平均氣泡間隔系數(shù)極大的影響稻殼灰混凝土的抗凍融特性，硬化后含氣量為4.5％和平均氣泡間隔系數(shù)為400微米以下的稻殼灰混凝土都具有良好的抗凍融特性；從混凝土的抗凍性角度來看，高活性稻殼灰在混凝土中的摻量上限為20％。

3、在水灰比為0.22時，稻殼灰和氣化稻殼灰摻合料新拌混凝土的工作性能良好，經(jīng)時損失較小，但流出時間出現(xiàn)下降，并存在一定的發(fā)粘現(xiàn)象，且工作性和硅灰相接近，略好于偏高嶺土；28 d的抗壓強(qiáng)度，電爐熱解稻殼灰達(dá)到了最大值108.1 MPa，超過了硅灰12 MPa；氣化稻殼灰由于含有較多的炭，活性較弱，而二次燃燒后的氣化稻殼灰的活性得到提高，水灰比0.19時其28 d抗壓強(qiáng)度達(dá)到了104.5 MPa，好于空白樣，并和偏高嶺土強(qiáng)度相接近；稻殼灰的加入可以降低混凝土的氯離子滲透性能，只要配方得當(dāng)完全可以超過硅灰的效果，水灰比越大，稻殼灰降低混凝土的氯離子滲透性能效果則越明顯。

4、此外，利用稻殼灰生產(chǎn)的保溫磚是一種新型隔熱耐火保溫材料，以稻殼灰為主要原料，摻入適當(dāng)粘結(jié)劑等其它輔助原料，經(jīng)混合攪拌、成型、干燥、焙燒而成。具有外觀潔白、重?zé)€收縮小、高溫導(dǎo)熱系數(shù)低等特點(diǎn)。經(jīng)陶瓷烤花爐試用證明，和硅藻土磚相比，節(jié)電20％以上，且表面溫度降低。【具體可參考《精講：碳化稻殼的多樣應(yīng)用有哪些？》的相關(guān)內(nèi)容】

本篇文章主要向大家詳細(xì)介紹了稻殼灰顆粒的四大用途。不知道大家有沒有對以上問題完全掌握呢？如果大家對該產(chǎn)品還有疑惑的地方想要了解的話，大家可以在線咨詢我們的熱線客服，我們的客服將為大家提供熱情服務(wù)。
