稻殼灰在建筑材料中也大有用處，只是你不知道！

眾所周知，由稻殼充分燃燒而產(chǎn)生的稻殼灰是一種量大、面廣且廉價的可再生資源。就稻殼灰而言，其主要成分是硅和碳，利用它既可以開發(fā)硅酸鈉、硅石、硅酸鹽、活性炭等特殊產(chǎn)品，同時還可在建筑材料中有所應用。下面文章就稻殼灰在建筑材料中的具體應用情況作以簡要說明，以便于大家更清晰地認知該產(chǎn)品的巨大應用價值。

●稻殼灰水泥

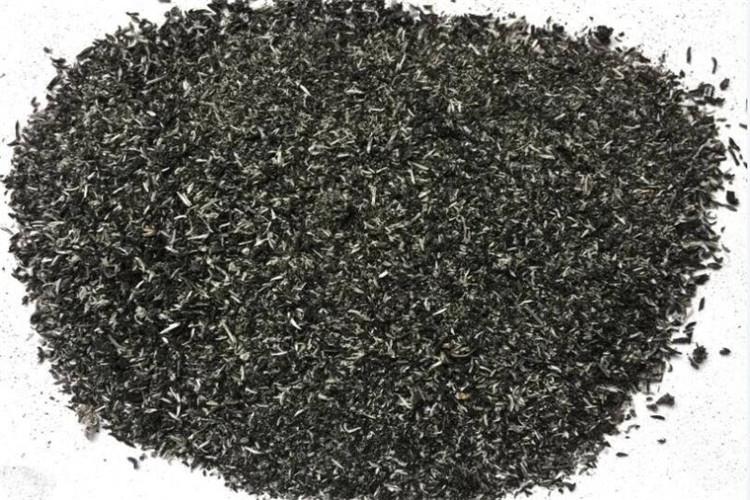

VIE.Ajiwe等利用含有大量硅的稻殼灰代替硅土制取水泥，實驗中，首先將稻殼在爐子里進行脫碳預處理，然后將預處理的稻殼放入650℃電爐氣化，得到白色稻殼灰，接著把稻殼灰同其他原料如氧化鋁、氧化鐵等一起在溫度為1400℃熔爐里煉制成熔渣，將熔渣同其他一些添加劑粉碎混合即得水泥。結(jié)果表明：用稻殼灰代替特定量的硅土制得的水泥，其物理和化學指標都能達到行業(yè)要求，且成本相對較低，能解決農(nóng)業(yè)廢棄物稻殼的去向問題，減輕稻殼灰?guī)淼沫h(huán)境壓力，稻殼灰是值得推薦的一種材料。

●稻殼灰混凝土

1.高強混凝土，蔡瑞環(huán)對利用稻殼灰和各中摻合料配置C100高強混凝土進行對比研究：在水灰比為0.22時，稻殼灰和氣化稻殼灰摻合料新拌混凝土的工作性能良好，經(jīng)時損失較小，但流出時間出現(xiàn)下降，并存在特定的發(fā)粘現(xiàn)象，且工作性和硅灰相接近，略好于偏高嶺土；28d的抗壓強度，電爐熱解稻殼灰達到了較大值108.1MPa，超過了硅灰12MPa；氣化稻殼灰由于含有較多的炭，活性較弱，而二次燃燒后的氣化稻殼灰的活性得到提高，水灰比0.19時其28d抗壓強度達到了104.5MPa，好于空白樣，并和偏高嶺土強度相接近；稻殼灰的加入可以降低混凝土的氯離子滲透性能，只要配方得當完全可以超過硅灰的效果，水灰比越大，稻殼灰降低混凝土的氯離子滲透性能效果則越明顯。

2.碾壓混凝土。岳昌年對稻殼灰在碾壓混凝土中的作用進行研究，結(jié)果表明：摻稻殼灰的碾壓混凝土按強度的較佳用水量低于按密度的較佳用水量，稻殼灰摻量越大，其較佳用水量也越大；稻殼灰摻量由0增加到100％，碾壓混凝土的較佳用水量（按強度）由108kg/m3增至126kg/m3；碾壓混凝土抗壓強度隨稻殼灰摻量的增多而降低，稻殼灰摻量分別為0、30％、50％、70％、100％的碾壓混凝土，在較佳用水量條件下，其較高抗壓強度分別可達71MPa、51MPa、45MPa、27MPa和20MPa。

●稻殼灰保溫磚

利用稻殼灰生產(chǎn)的保溫磚是一種新型隔熱耐火保溫材料，以稻殼灰為主要原料，摻入適當粘結(jié)劑等其它輔助原料，經(jīng)混合攪拌、成型、干燥、焙燒而成。具有外觀潔白、重燒線收縮小、高溫導熱系數(shù)低等特點，經(jīng)陶瓷烤花爐試用證明，和硅藻土磚相比，節(jié)電20％以上，且表面溫度降低?！揪唧w可參考《小小稻殼灰用途廣，在水泥混凝土中應用大有裨益！》的相關(guān)內(nèi)容】

當然，除能在水泥、混凝土、保溫磚等建筑材料的生產(chǎn)應用中發(fā)揮重要作用外，稻殼灰在其他建材生產(chǎn)中也扮演著重要角色，比如把稻殼灰配入瀝青中研制出一種很好的防水材料；往處理過的稻殼灰內(nèi)兌入交聯(lián)劑，隨后加進涂料，從而使涂料常見的龜裂現(xiàn)象消失等等。
