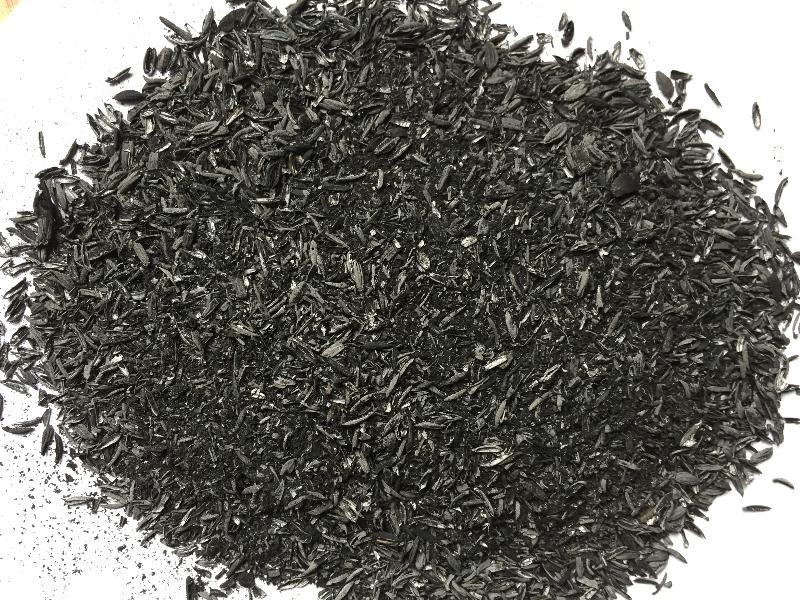

碳化稻殼主要成分是二氧化硅和碳，二氧化硅含量高達50%以上。原碳化稻殼的容重為200-400kg.m-3，相對密度為2.14，熱道系數(shù)為0.062(碎石棉為0.041，礦棉為0.030，軟木為0.028)。碳化稻殼具有較大的比表面積，通常為50-60m2.g-1，有時可高達100m2.g-1。

碳化稻殼的成分:

育苗基質中炭化稻殼一般容重為0.15-0.24g/立方厘米，總孔隙度82.5%(大57.5%，小25%)，質輕，透氣、吸濕性適中，不宜出現(xiàn)過干過濕現(xiàn)象，但也要注意供液過量時，出現(xiàn)濕害。如果使用前沒有水洗，炭化形成的K2CO3會使pH值升至9以上，因此使用前宜水洗。

碳化稻殼使用常識：

稻殼碳化應用可以直接混用或經(jīng)炭化再使用、未經(jīng)炭化稻殼的通氣性較佳，充氣孔隙度53%，容器水量45%，總體密度0.009g/ml，但是炭化以后總體密度上升為0.1g/ml，而充氣孔隙度降為34%，容器水量降為64%
稻殼碳化的過程使稻殼粒子破裂，因此密度增加，降低通氣性。但是碳化后的稻殼其保肥力卻可提升一倍，陽離子交換能力由10me/100gm提高為22me/100gm。
稻殼碳化時依灰化程度愈高pH值會上升而偏堿性，但如能控制適度碳化而不灰化，則pH值變化不大，應能維持與稻殼的6.8不相上下，導電度值的變化亦不大，約在0.34~0.38mS/cm之間。
